快速开始

注：本章节信标部署在默认地图上完成,适用于快速搭建demo案例测试。若信标数量多、需要导入地图或系统用于正式上线使用，可先参考地图配置章节将地图正确导入后再参考本章节进行信标部署。

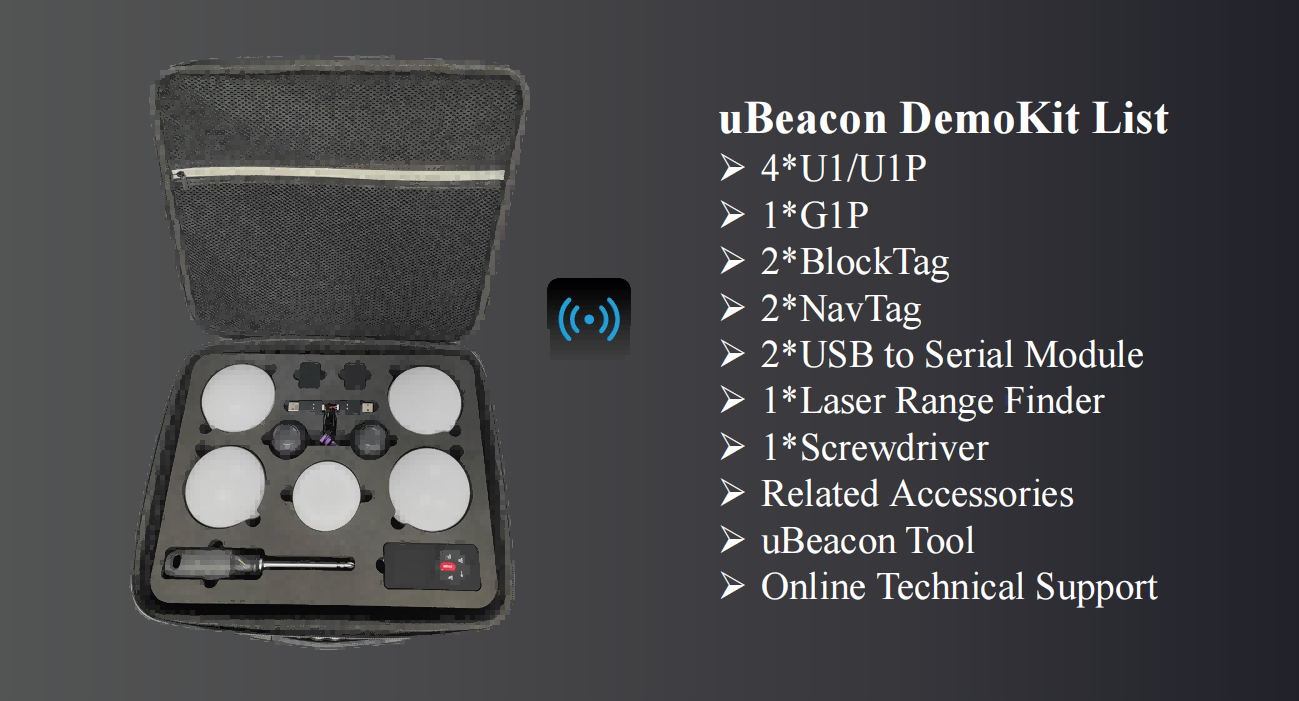

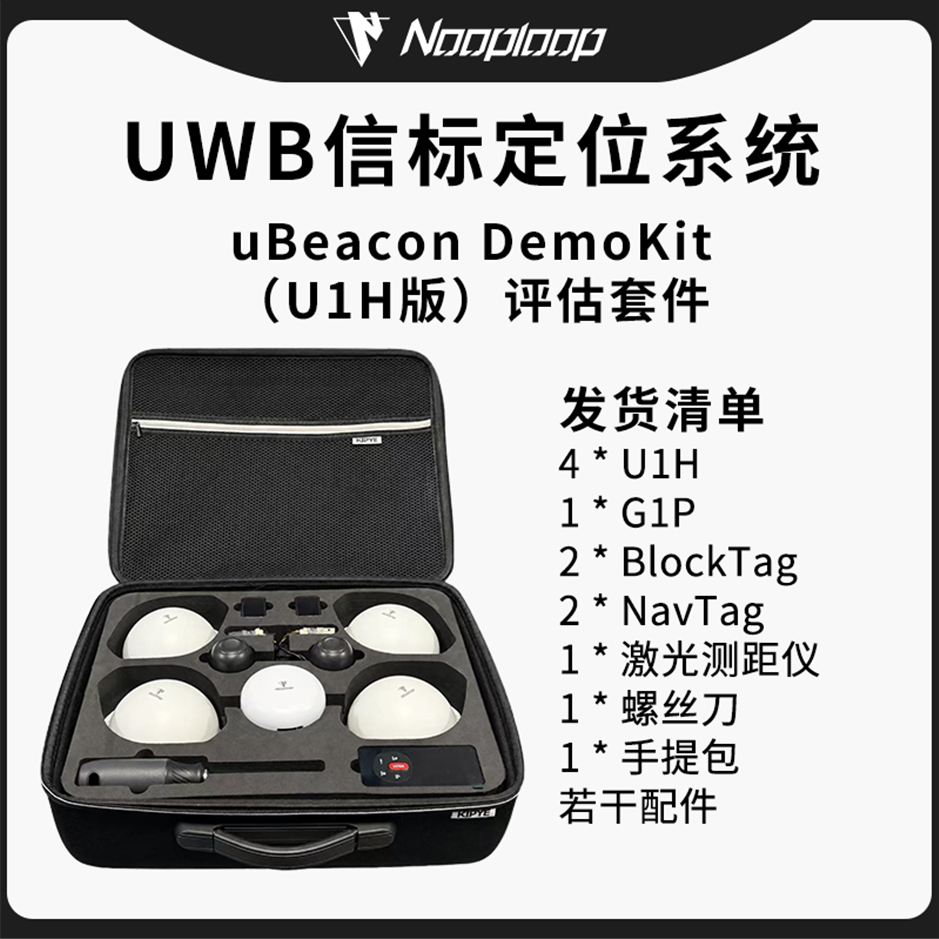

设备清单

软件安装

参考 软件安装

信标安装

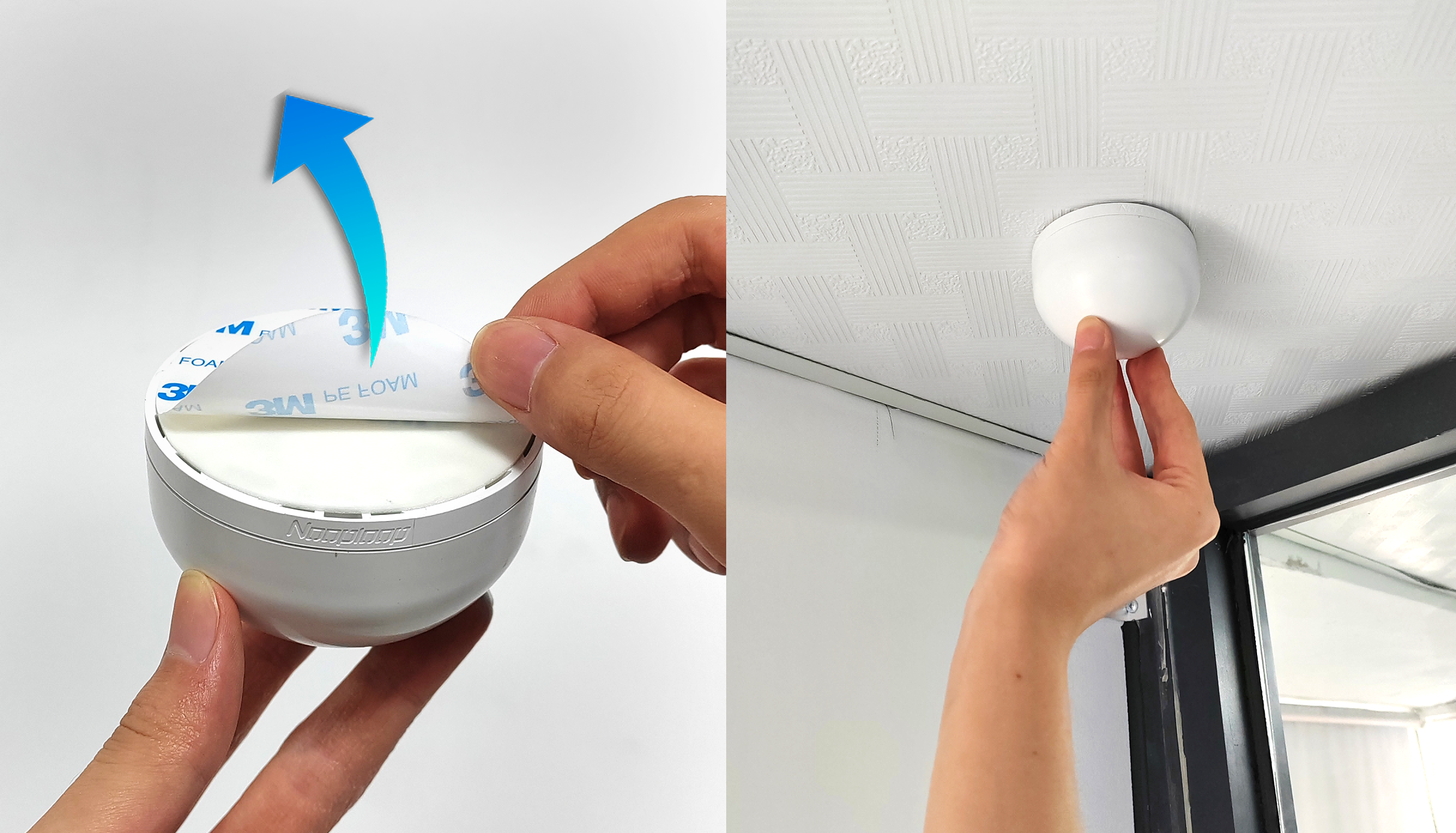

拆开包装，这里以胶贴安装方式进行演示，安装方式可参考安装方式

注意安全，胶贴安装方式存在掉落风险，仅适用于短期测试，如需长期使用请采用其他方式固定

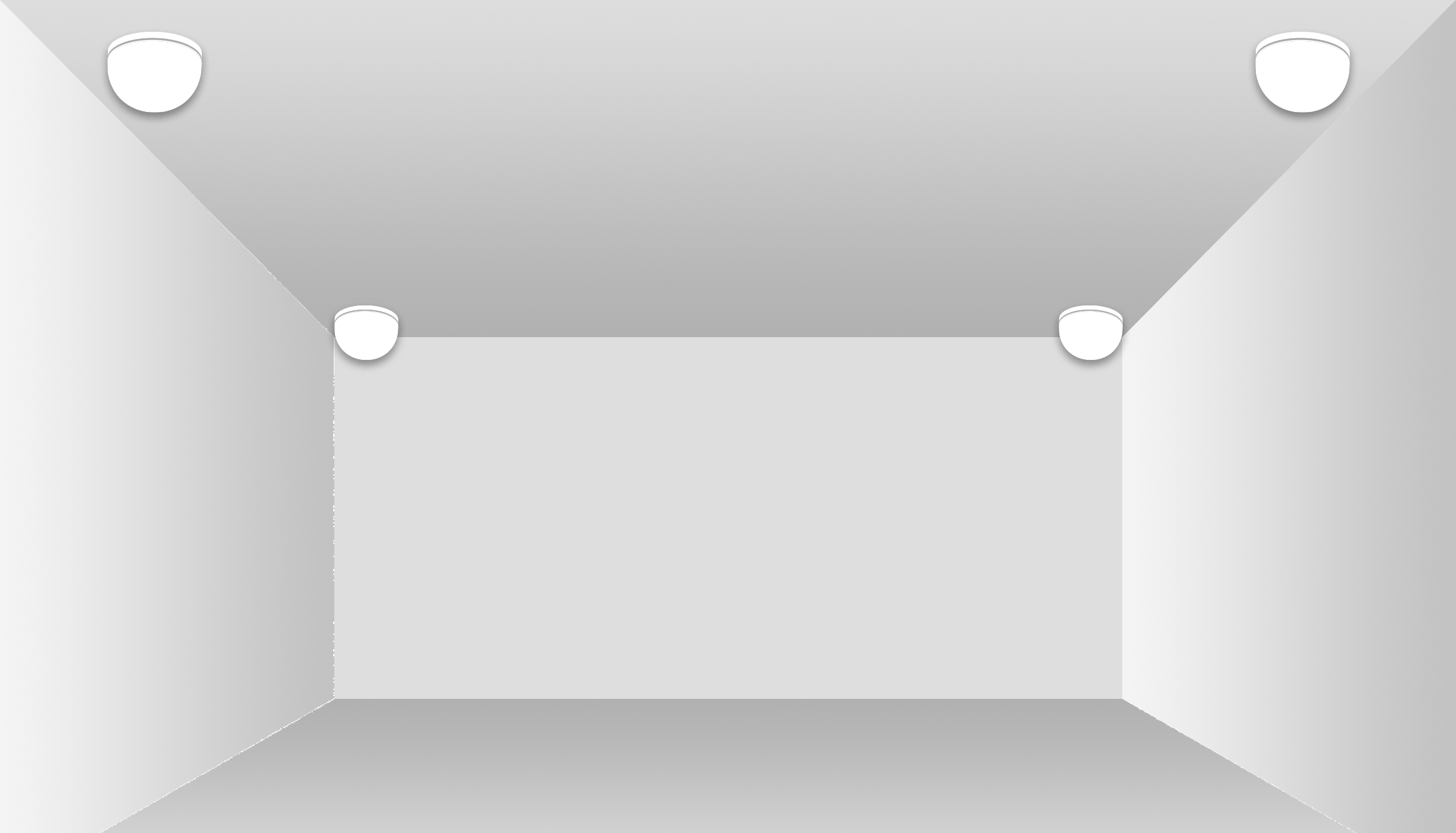

将信标分别固定到房间天花板的四个角落，无顺序要求

• 长宽推荐5m以上，范围小也可定位，但相对误差会增大，对信标坐标精度，遮挡等要求会更高
• 高度越高越好，过低时，信标和标签之间受遮挡影响更大

信标部署

信标部署步骤：

1.信标安装完成

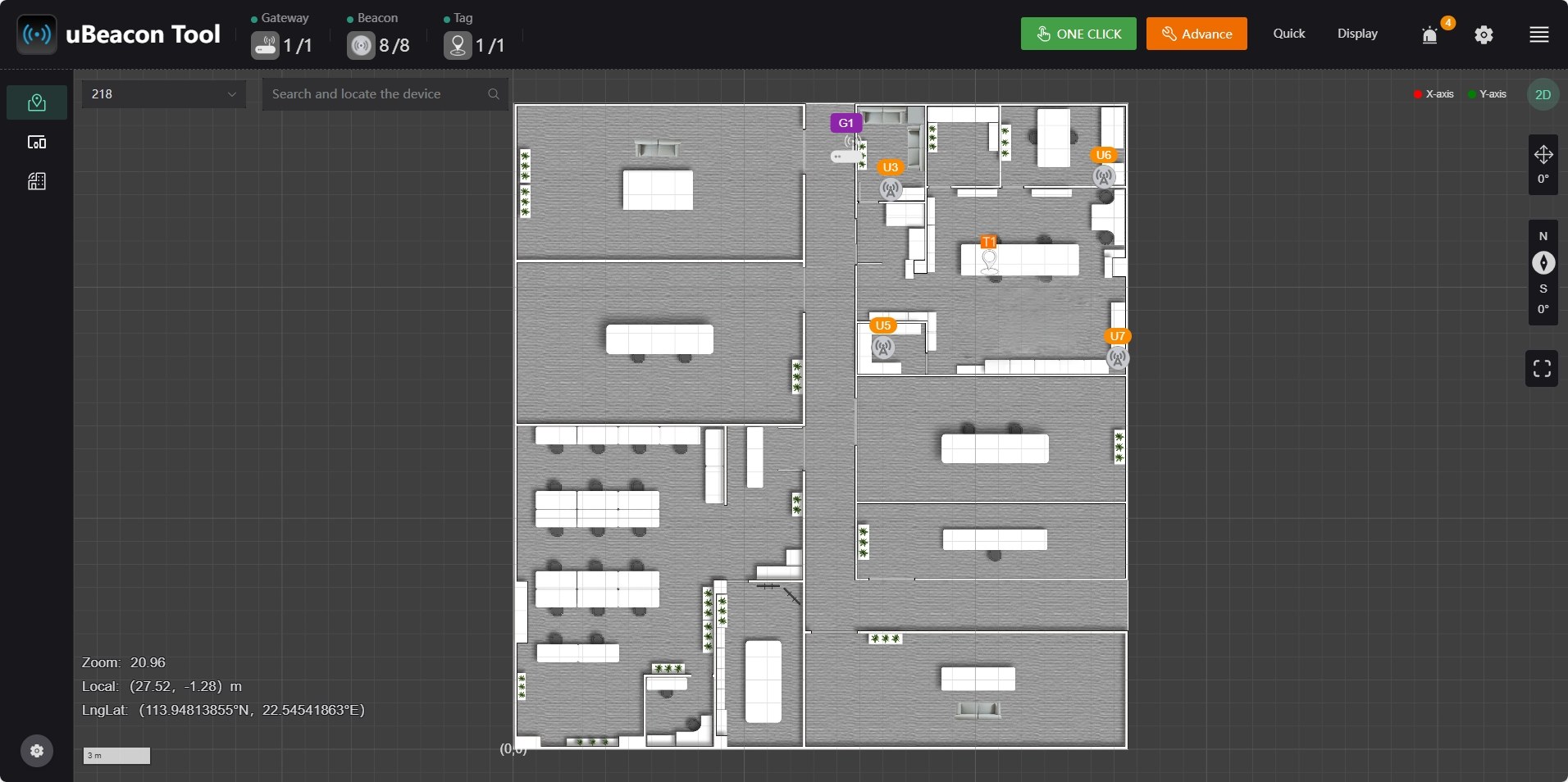

2.通过 Type-C 数据线或网线将网关接入电脑，双击运行uBeacon Tool 软件，程序会自动在浏览器中打开软件页面

以上完成后可用以下三种方法部署

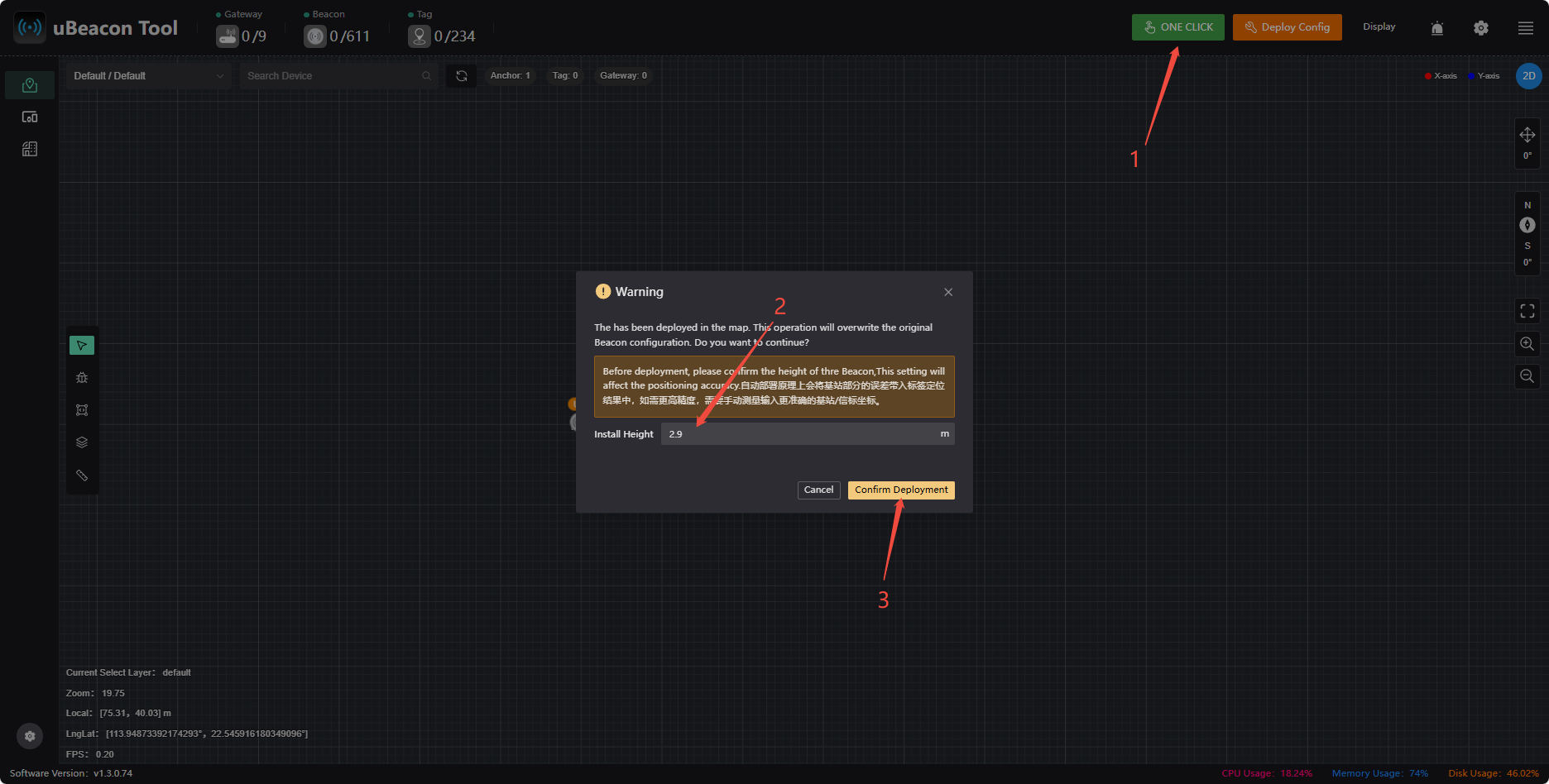

一键部署

点击【一键部署】（2-9台信标）按钮即可，配置的高度与实际安装高度相符，预计1分钟左右完成部署操作。一键部署有两点需注意：

• 一键部署会自动以UID最小的信标作为原点，所以部署出来的信标方位可能与实际不符，若需正确对应实际位置和方向，可用自动部署或手动部署调整正确
• 一键部署具有不确定性，中间有遮挡可能导致部署失败，并且对定位精度有要求的话，推荐使用手动部署

自动部署

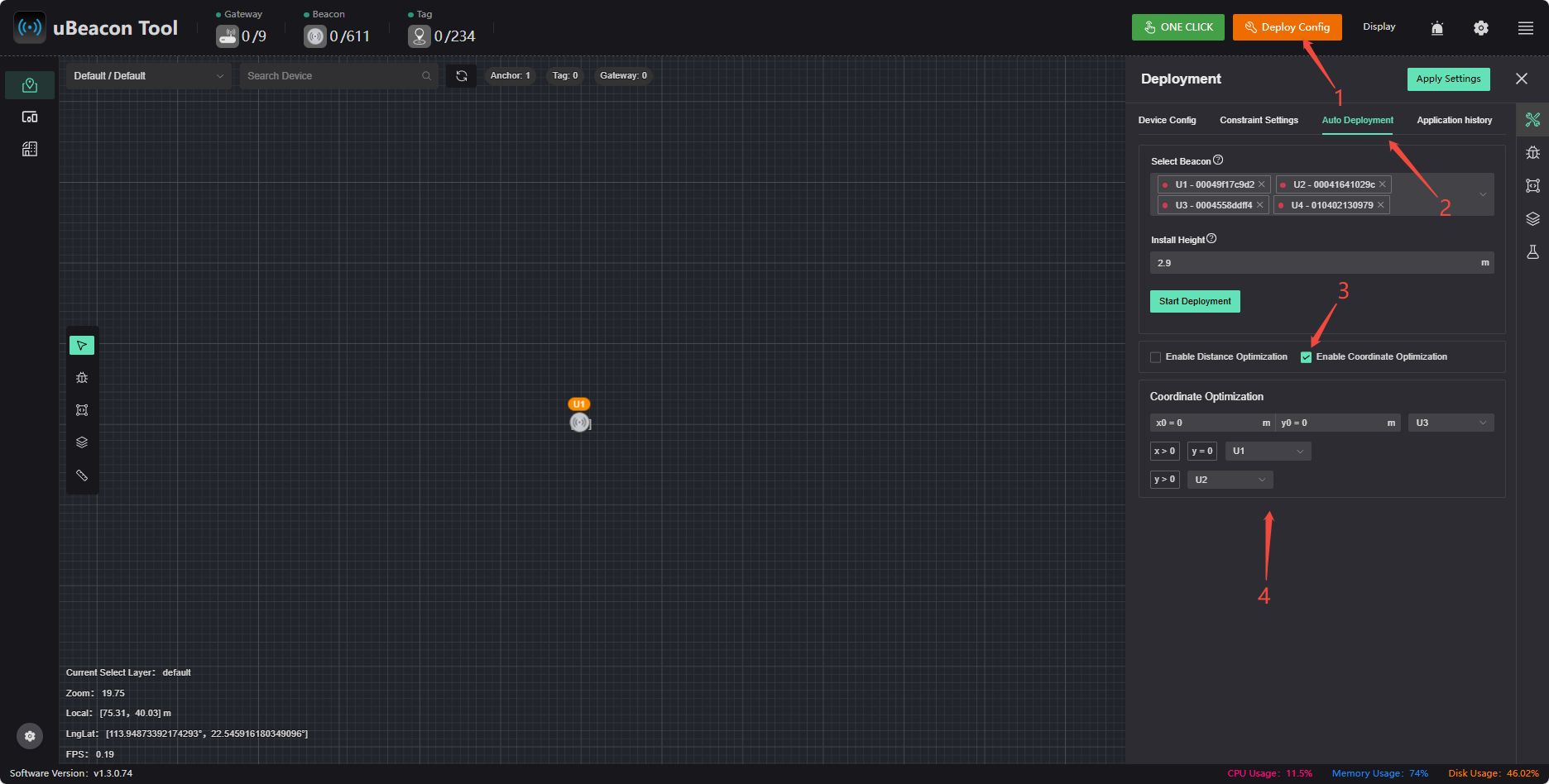

点击【部署配置】中的【自动部署】，选择信标，开启坐标优化，设置完成后点击【开始部署】即可部署完成

手动测量坐标部署

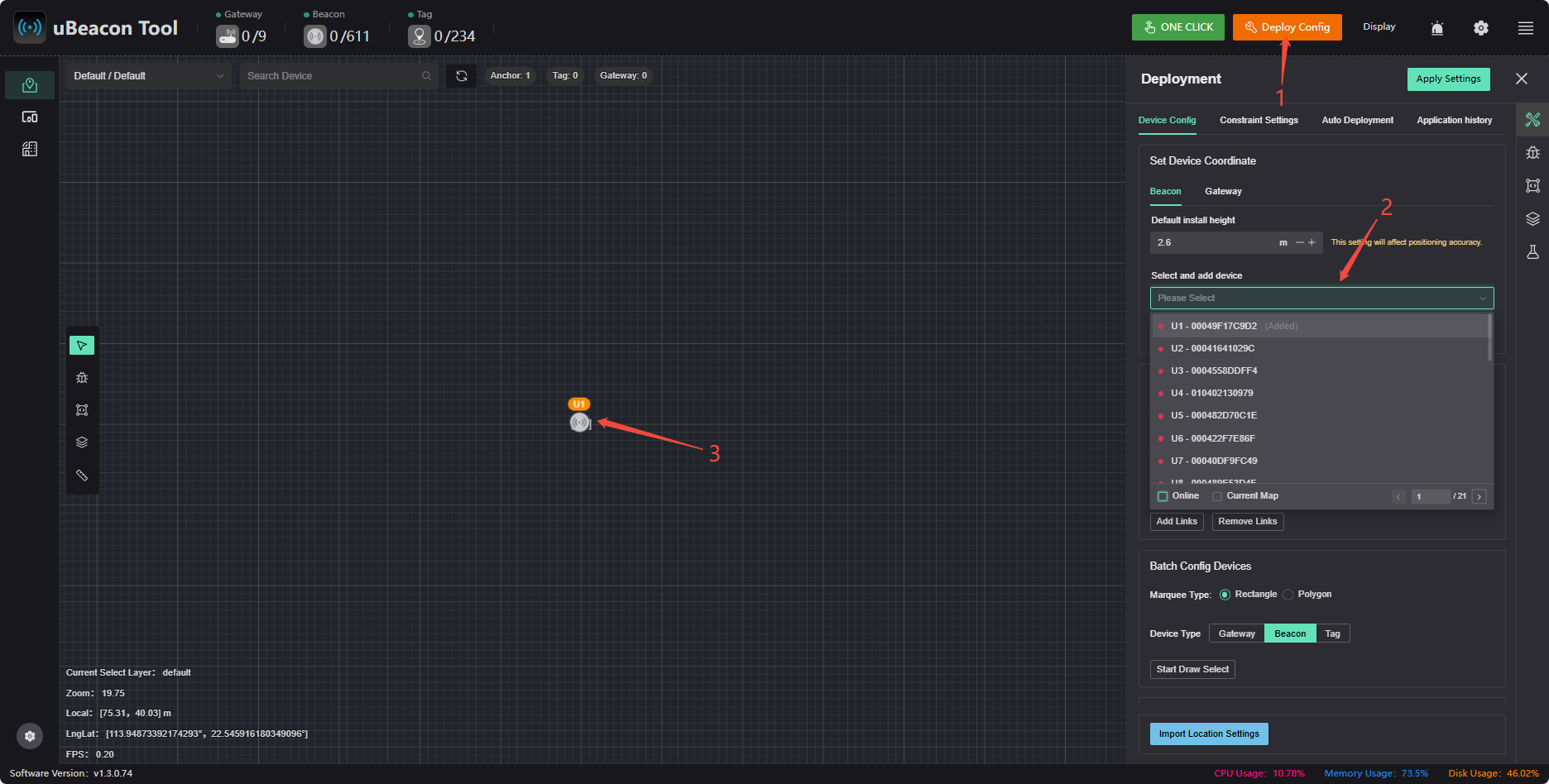

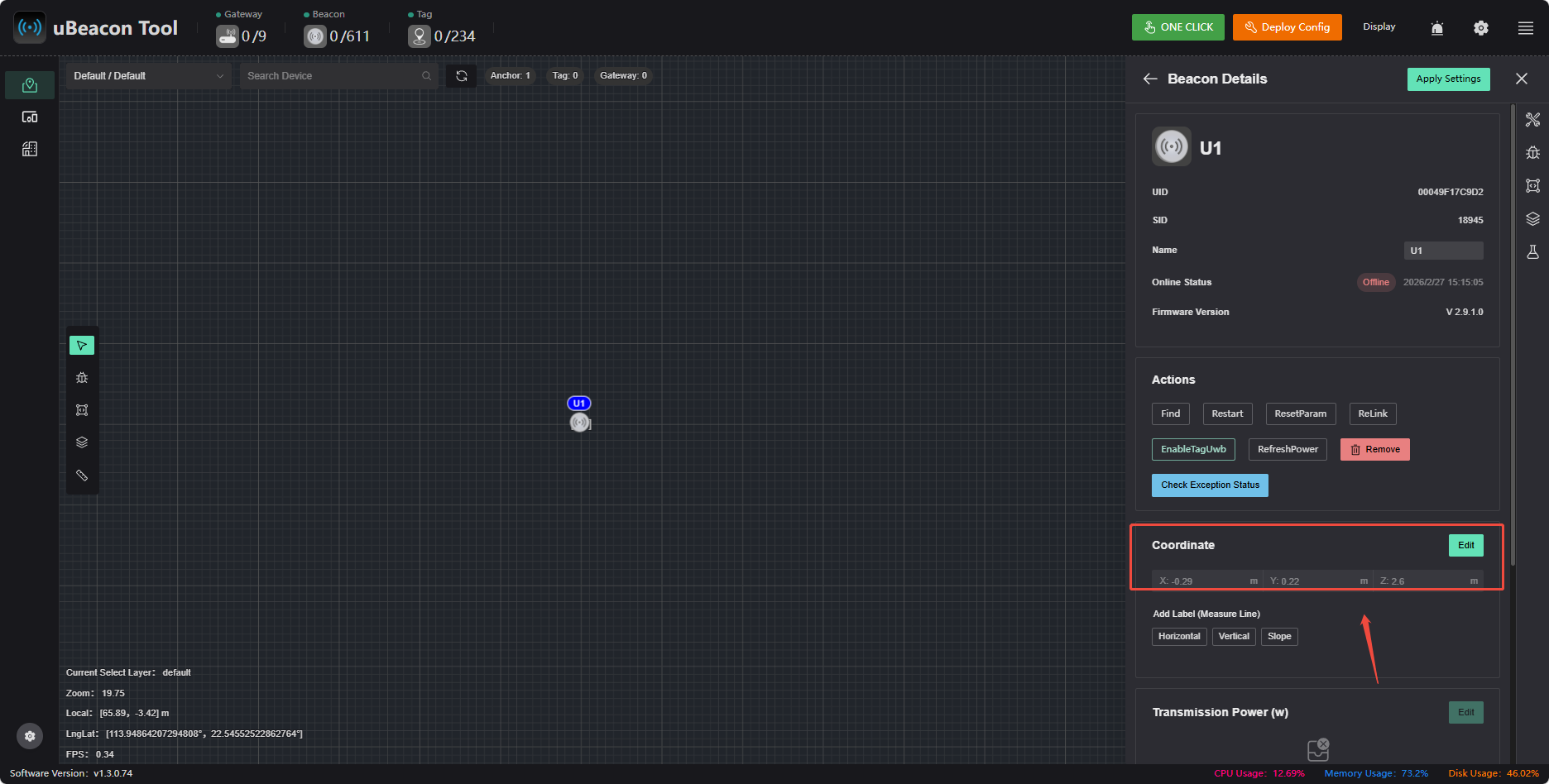

点击【部署配置】中的【设备配置】，选择设备添加，在地图上点击即可添加至地图，点击地图上的信标即可进行坐标编辑

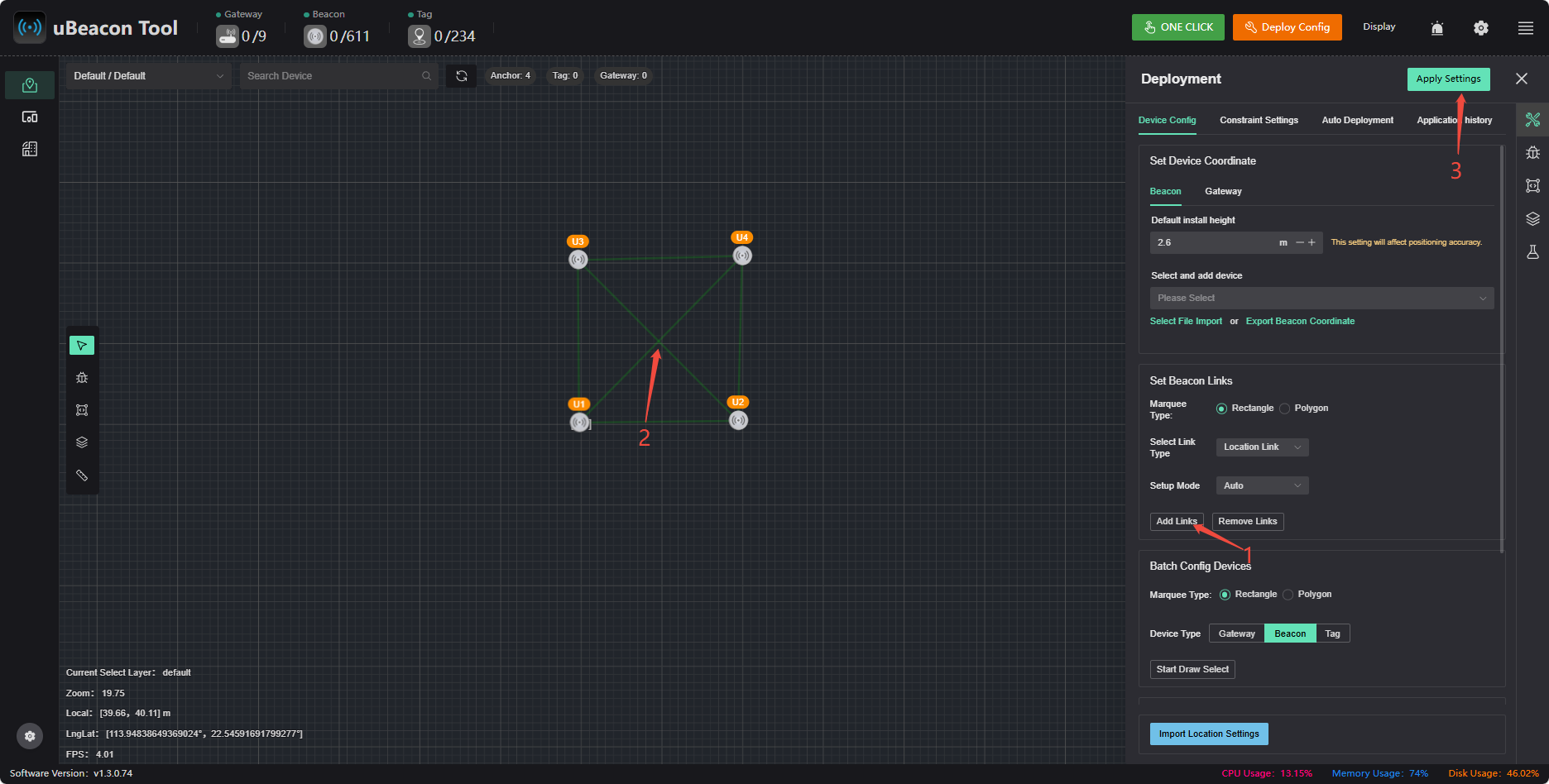

坐标编辑完成后框选添加链路，点击【应用设置】即手动部署完成。信标链路关系可参考信标链路关系

坐标测量方法

信标坐标的含义：信标的 x 和 y 分别表示信标位置相对于地图原点（0,0）的水平方向和垂直方向的距离。

情况A：可直接测量到原点

如果信标能够通视地图原点，直接用卷尺或测距仪测量信标到原点在 x 方向和 y 方向的距离，这两个数值即为信标的坐标。

情况B：不便直接测量到原点（参照点法）

⚠️ 前提：已导入地图且地图配置准确，确保参照物的地图坐标与实际位置一致。

当场地范围较大、原点被遮挡或不便直接测量时，可找一个已知坐标的参照物（如墙角、柱子），通过测量信标相对于参照物的偏移距离，由软件自动计算坐标。

操作步骤：

1. 在地图上确定一个参照物。
2. 现场用卷尺/测量仪测量信标到参照物在 x 方向和 y 方向的距离

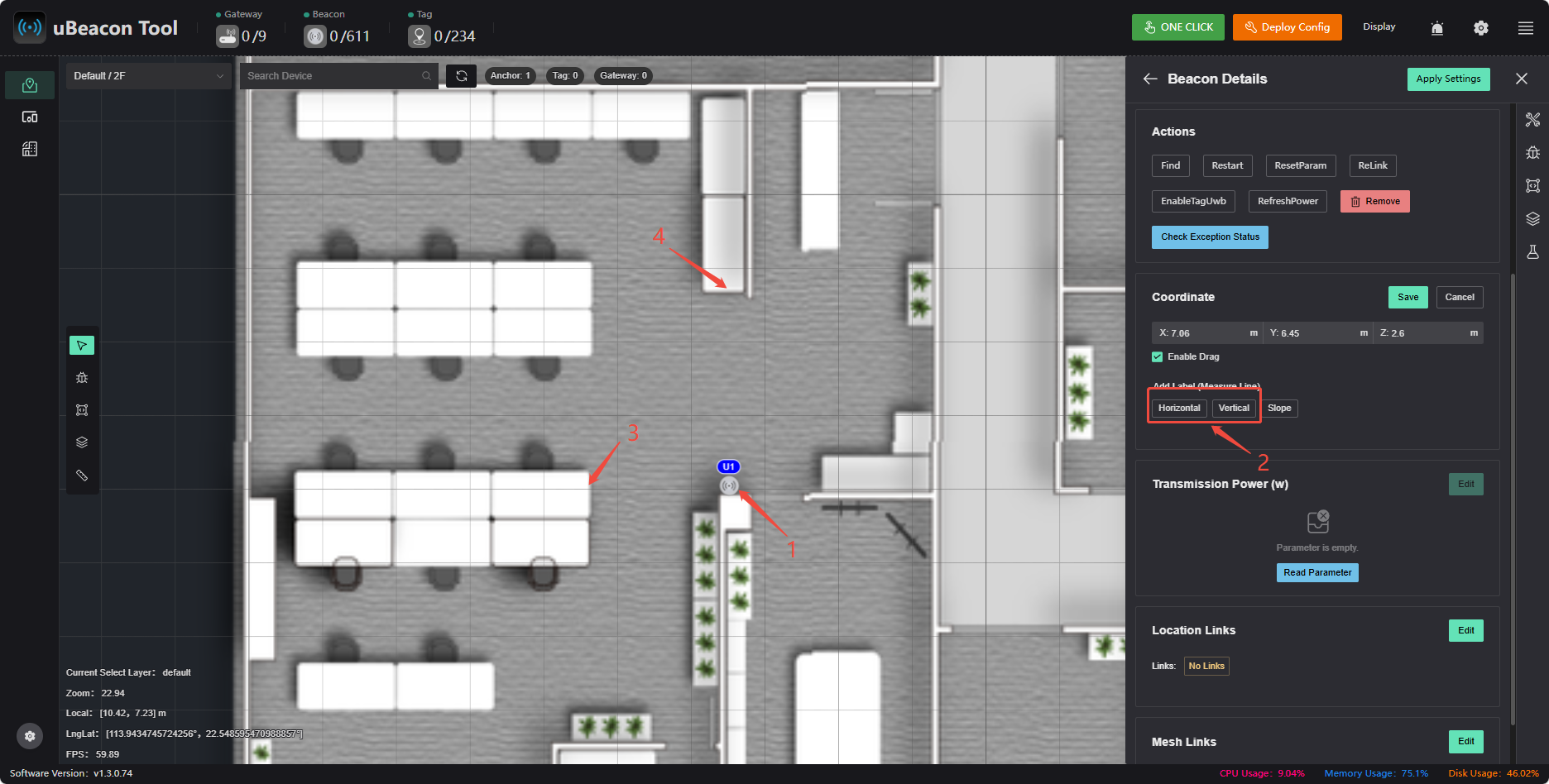

3. 回到软件，选中该信标，使用“辅助测量线”功能：
   • 点击【水平】/【垂直】后，再点击参照物，自动生成辅助测量线。
   • 在输入框中填写步骤2测得的水平距离和垂直距离（填绝对值即可，软件会根据测量线方向自动确定正负）。
4. 填写后软件自动计算出信标坐标。
5. 信标安装高度（Z）直接用测距仪测量。

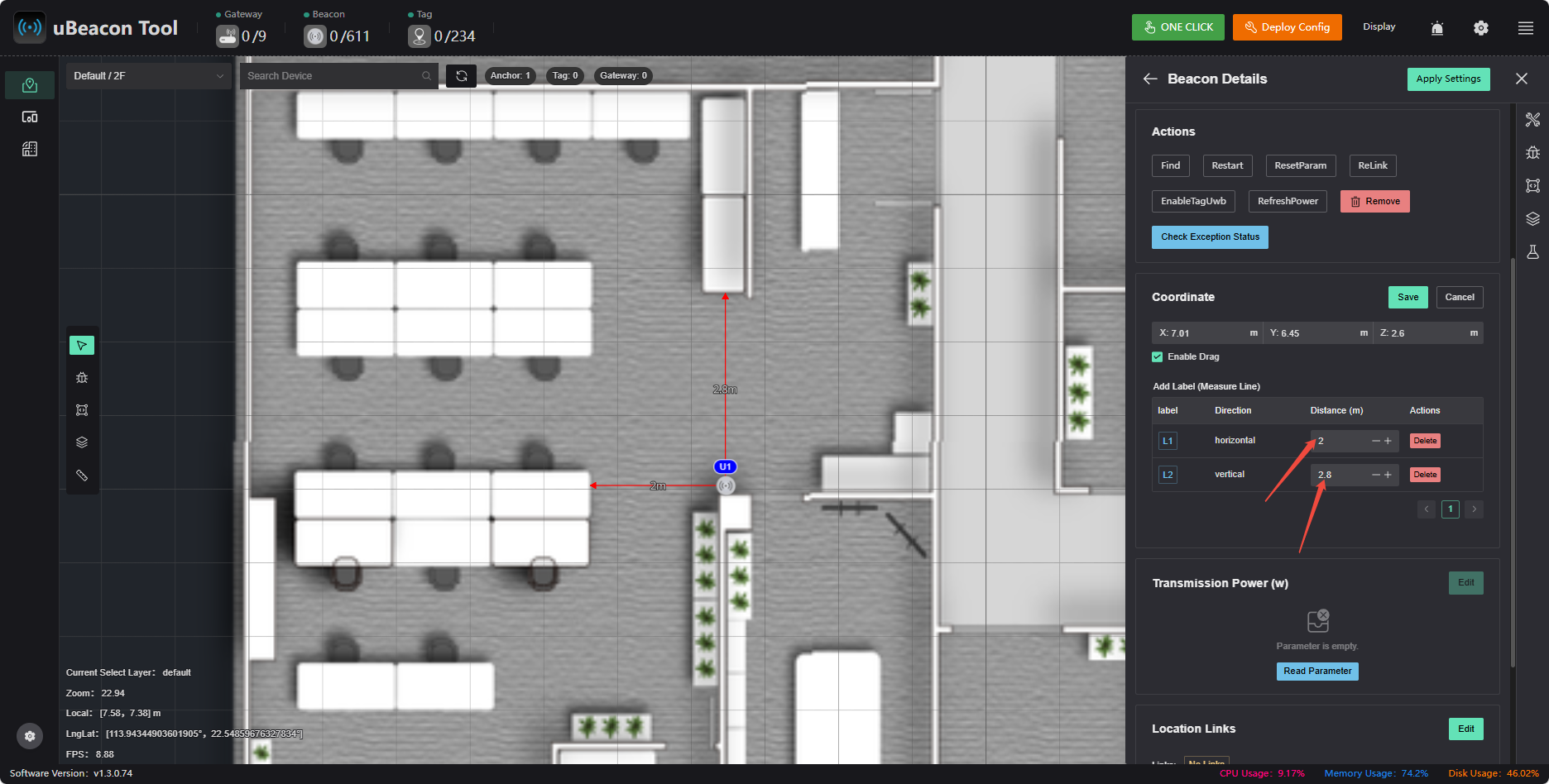

示例（见下图）：

• 选取办公桌角为参照物，用卷尺或测距仪测量信标距左侧桌角为2m，距上方桌角为2.5m。
• 在软件中，水平距离填 2，垂直距离填 2.8。
• 填写后，信标坐标自动计算得出。

测试定位

• 手持标签与电脑，在信标范围内走动，观察定位效果
• 若坐标系不对应，可按鼠标右键旋转对应坐标系以便测试
