硬件安装

1 整体架构​

整体架构

一套完整的IPS系统，所需硬件如下

硬件要求推荐链接
网关Nooploop标品/
交换机百兆POE交换机https://item.jd.com/10047245553256.html#crumb-wrap
网线超五类网线https://item.jd.com/491360.html
基站Nooploop供应标品基站/
标签Nooploop标品、第三方标签供应商/

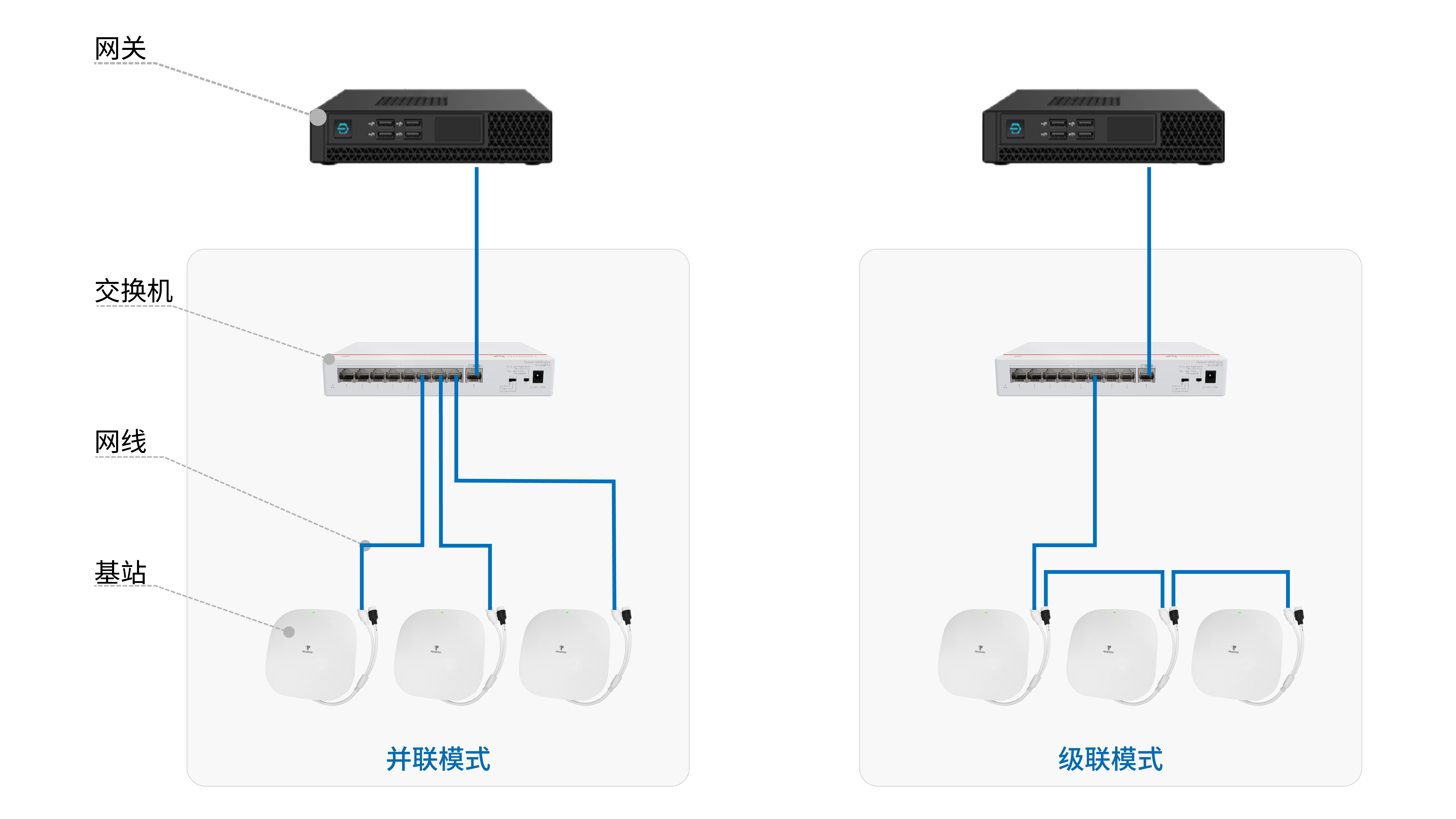

2 网络拓扑​

网络拓扑

常规采用 RJ45 网线、 POE 交换机和网关进行网络部署，基站通过POE供电，同时基站间支持采用级联模式连接，级联数量最多支持8台。

3 基站安装​

A02、A02M基站-吸顶安装​

002
(1)准备基站、底盘和自攻螺丝		002
(2)基站底盘固定在天花板
002
(3)将基站平举对准底盘卡扣		002
(4)基站嵌入卡扣后，顺时针旋转
002
(5)完成基站安装		002

A02、A02M基站-吊杆安装​

002
(1)准备基站、底盘、自攻螺丝和吊杆		002
(2)将吊杆固定在天花板
002
(3)将基站底盘固定在吊杆底部		002
(4)将基站平举对准底盘卡扣
002
(5)基站嵌入卡扣后，顺时针旋转		002
(5)完成基站安装

A02P基站-组装​

002
(1)准备基站和天线		002
(2)天线插入基站天线槽
002
(3)将天线顺时针旋转至拧紧状态		002
(4)完成天线安装

A02P基站-抱箍安装​

002
(1)准备基站、卡箍和安全绳		002
(2)安全绳一端连接基站，另一端固定在于合适位置
002
(3)将基站用卡箍固定在合适位置		002
(4)完成基站安装
信息

A02P基站天线需要朝下

4 基站安装注意事项​

信息

（1） 避开遮挡

基站必须外露，基站下方左右不能有明显遮挡物，每个定位区域需要保证至少有一个基站到其余基站之间无遮挡。

（2）避免金属反射

非金属材料对UWB信号的反射对定位影响较小，但如果反射面中含有金属材料的将对定位结果造成影响。

天花板：基站离天花板的距离建议大于30cm，推荐使用撑杆进行安装。

墙壁：对于基站的安装位置，建议离墙面20cm以上安装。

（4）避开干扰

基站安装需远离大功率的无线发射器，避免产生干扰。

（5）基站部署

范围：单一区域基站安装范围。如A01基站在6.5GHz下最大为50m*50m。

形状：基站组成的形状直接决定了几何精度因子大小。一般建议安装为正方形使得平均几何精度因子最高。以4个基站作为最小定位单元，当安装为长宽比为1:1的正方形时，长宽对应X、Y坐标的精度一致；当安装为长宽比为2:1的长方形时，短边对应的Y坐标比X坐标差接近一倍。

（6） 网络配置

对于同一套系统，所有基站需处于同一网段。

5 交换机安装注意事项​

信息

（1） 必须使用配备POE网口的交换机

（2） 交换机安装在干净整洁、干燥、通风良好、温度可控、无强电磁干扰的场所内，避免有腐蚀性气体和渗水、滴漏、结露现象，避免过高或过低的环境温度加速绝缘材料老化。

6 网线铺设注意事项​

信息

（1） 使用超五类及以上的网线，单根网线长度不超过80米以保持稳定连接

（2） 网线两端需做对应标记，方便后期基站部署和维护

（3） 网线在预留时建议多留1~2米左右

（4） 现场电磁环境复杂或存在强电干扰时，建议使用带屏蔽的超五类或六类网线

（5） 网线铺设建议采用一备一用的方式，提高线路后期容错能力。

7 网线防水接头连接​

002
(1)准备基站、网线、防水接头套装		002
(2)将防水胶圈套入基站接头处
002
(3)网线穿过螺帽将水晶头插在基站接口		002
(4)防水胶塞卡入网线后推入防水头内
002
(5)最后将各部件拧紧即可		002
信息

（1） 基站in接口连接交换机或级联的上级设备，基站out接口连接联的下级设备或者不连接设备

（2） 部分网线因水晶头护套尾部太大无法装入防水套中，需将过大部分移除或使用裸水晶头的网线
