软件安装指南

适用对象

客户现场部署 / 集成商实施 / 售前售后支持 本手册包含基础部署流程与基础问题处理方式。复杂问题请跳转至 《快速排障手册》。

1. 阅读指引​

  • 本手册：解决“怎么接、怎么通、怎么上线”
  • 快速排障手册：解决“异常灯态 / 基站不上线 / 网络异常”

👉 跳转到软件安装故障排查

2. 软件运行​

Windows服务器部署运行方式​

  1. 建议在对应目录下创建独立目录（如 D:\IPS_Tool），双击.exe文件运行IPS Tool 软件
  2. 一般情况下系统会自动打开默认浏览器，也可以手动输入localhost:8080打开网页，建议使用chrome浏览器

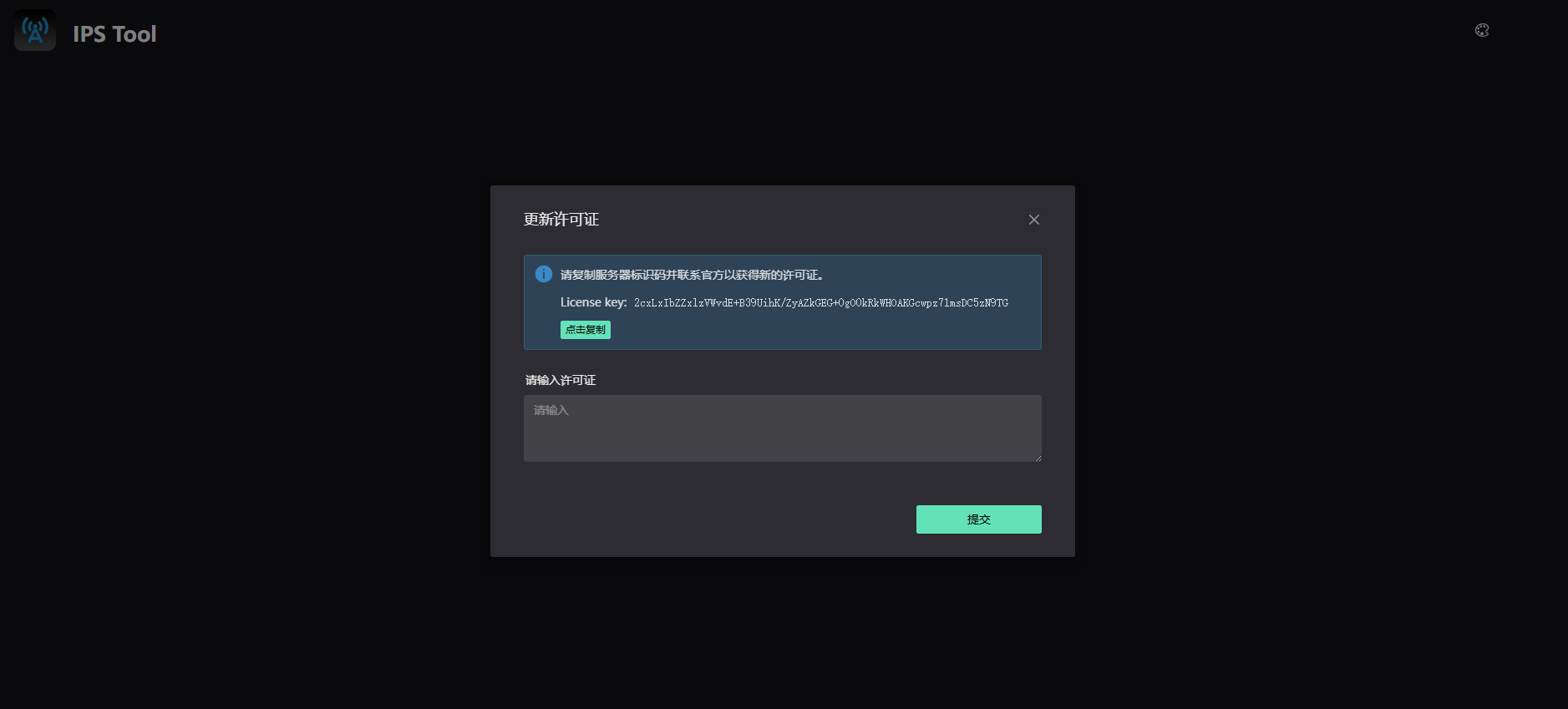

  3. 复制licensekey给到Nooploop工程师申请激活码随后输入激活

软件激活

Linux 服务器部署运行方式​

cd <计划安装的目录>
mkdir ips
cd ips
#通过任意存储介质将Nooploop工程师提供的软件拷贝到该目录下
chmod u+x ./ips_tool_v1.1.0.x # 为软件添加执行权限
sudo ./ips_tool_v1.1.0.x      # 运行软件
  1. linux需要手动打开浏览器软件不会自启动，建议使用chrome浏览器
  2. 打开浏览器访问localhost:8080打开网页，或在局域网内其他电脑输入服务器IP加8080的端口号访问
  3. 复制licensekey给到Nooploop工程师申请激活码随后输入激活

软件激活

注意事项：

  1. 建议安装在独立文件夹目录下使用，不要随意更换或者移动文件夹，避免造成软件数据丢失
  2. 使用新电脑或使用新目录部署需要重新向Nooploop工程师申请激活码，激活使用。
  3. 若系统内保存有重要数据如地图数据等，建议定时备份软件目录下的Data文件夹，避免数据丢失

3. 部署前检查清单​

  • PoE 交换机（支持 802.3at 协议）
  • 超五类或以上无氧铜网线
  • 服务器（Windows / Linux）
  • 已完成 IPS Tool 软件激活
重要提示

若任一条件不满足，可能导致基站无法上电或无法上线。

4. 硬件组网方案​

4.1 方案一：PoE 交换机 + 基站 + 服务器（无路由器）​

基础部署步骤​

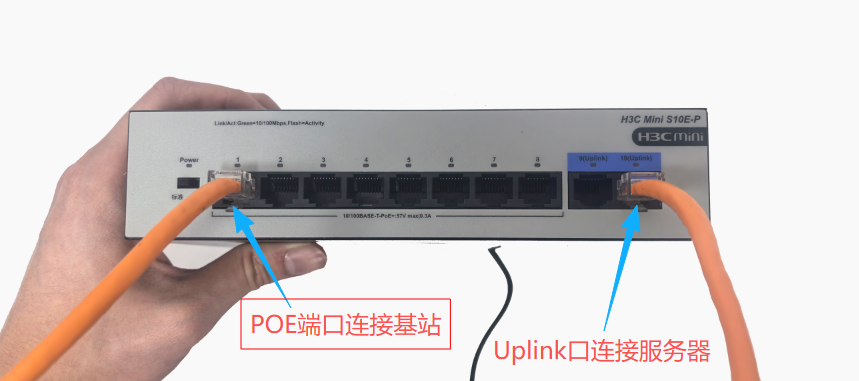

  1. 物理连接：分别将服务器连接至交换机 Uplink 口，基站连接至交换机 POE 端口。 交换机无路由器

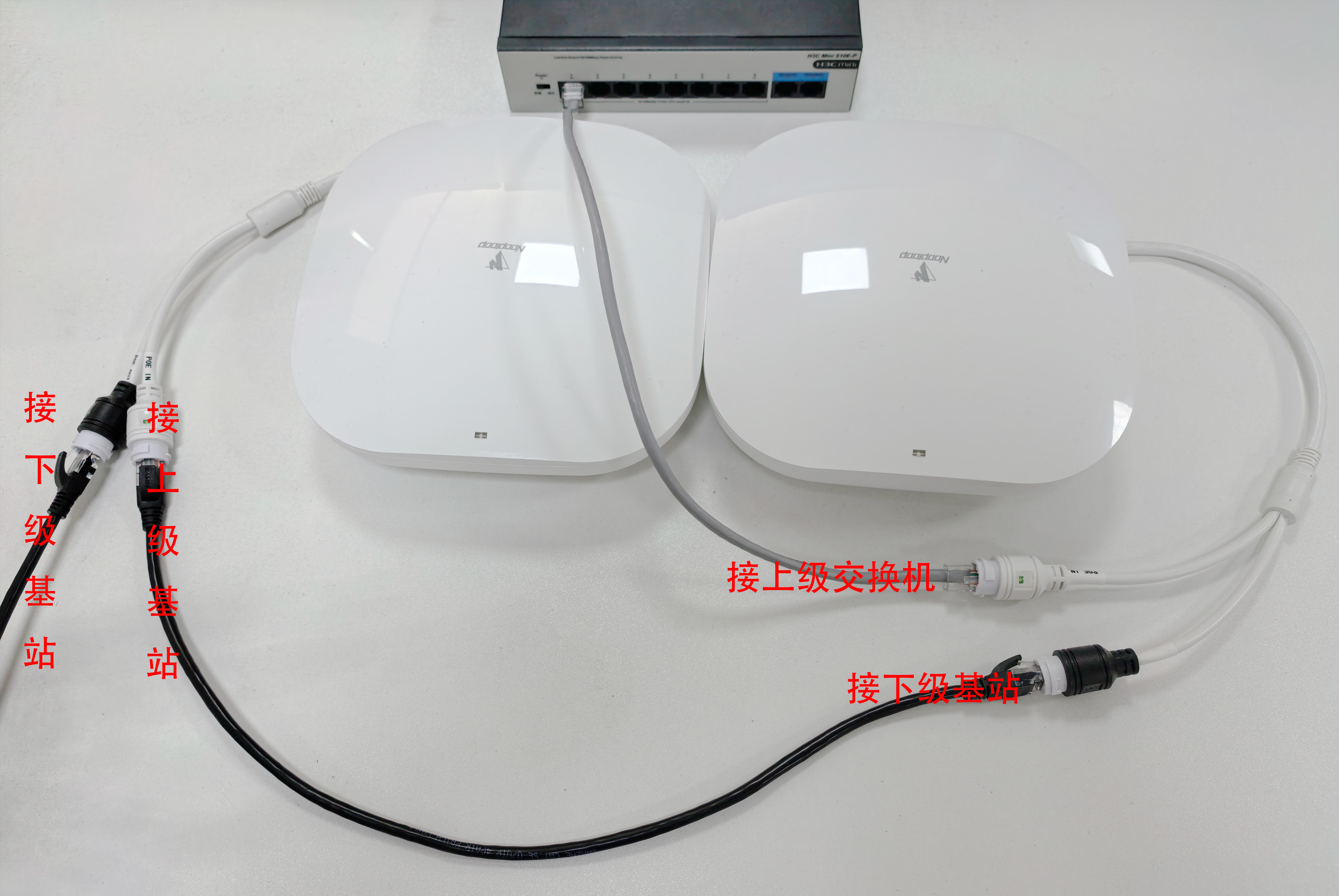

  2. 接口确认：确保基站级联小于等于 6 级。白色注有 POE-IN 为上联口，黑色注有 POE-OUT 为级联下连口。 基站连接图

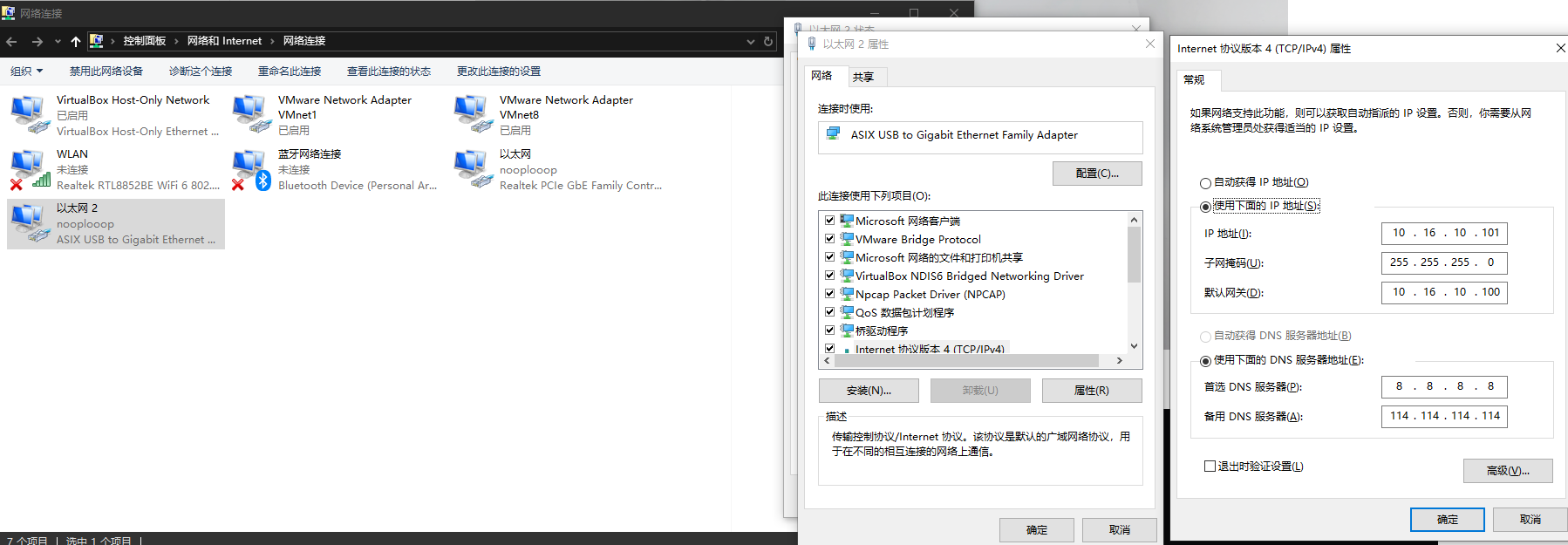

  3. IP 设置：将服务器网卡 IP 设置为静态IP地址（具体教程可搜索“Windows 设置静态 IP 地址”）。 静态ip

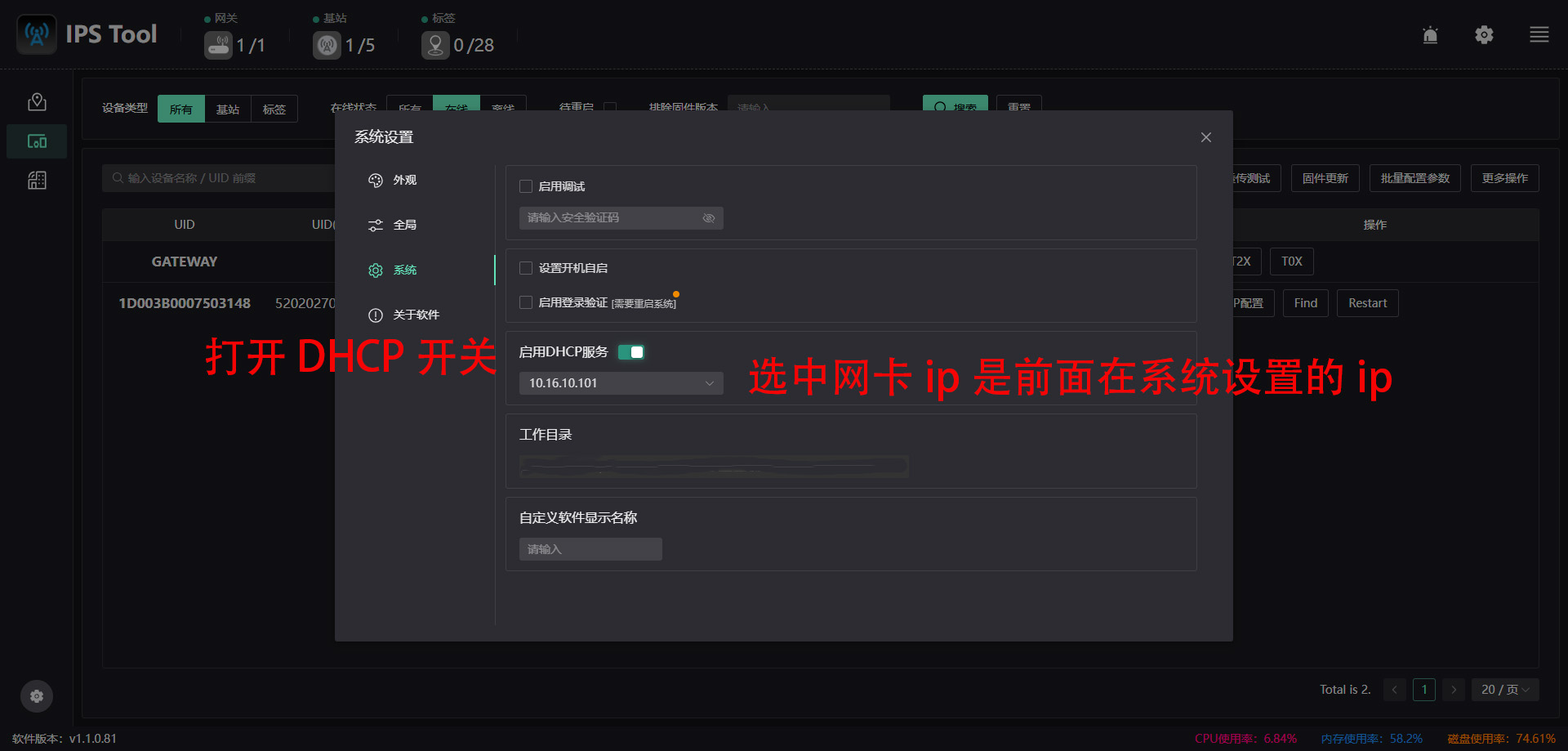

  4. 启用DHCP：进入系统设置>>系统>>选中网卡>>启用DHCP

    start_DHCP

👉 其他异常请：跳转到软件安装故障排查

4.2 方案二：PoE 交换机 + 路由器 + 基站 + 服务器​

物理连接步骤​

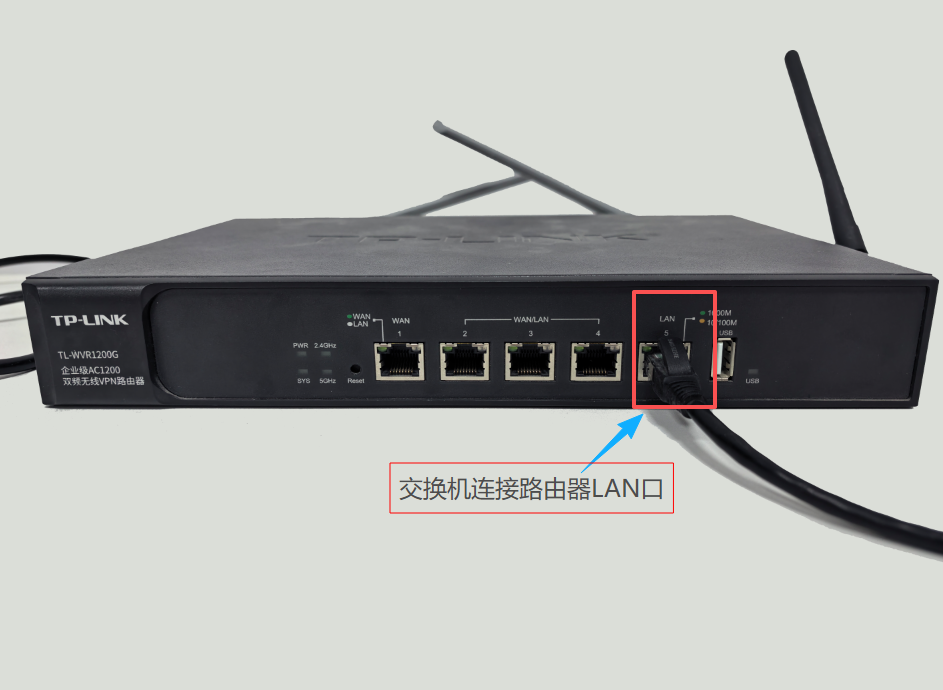

  1. 组网连接：连接路由器与交换机、交换机与服务器、基站与交换机（优先接入 Uplink 口）。 路由器
  2. 基站级联：从第一个基站的 OUT 口 连出网线，接入下一个基站的 POE IN。
    • 重要限制：基站级联总数 不得高于 6 级。
  3. 进入系统设置：确认top bar基站上线数量是否正常

5. 上线检查​

  1. 进入软件确认 Top Bar 基站上线数量是否和实际部署的基站数量相同。​

    top_bar

  2. 亦可通过设备列表确认基站UID与实际基站背后的UID是否相符，来确认上线数量。

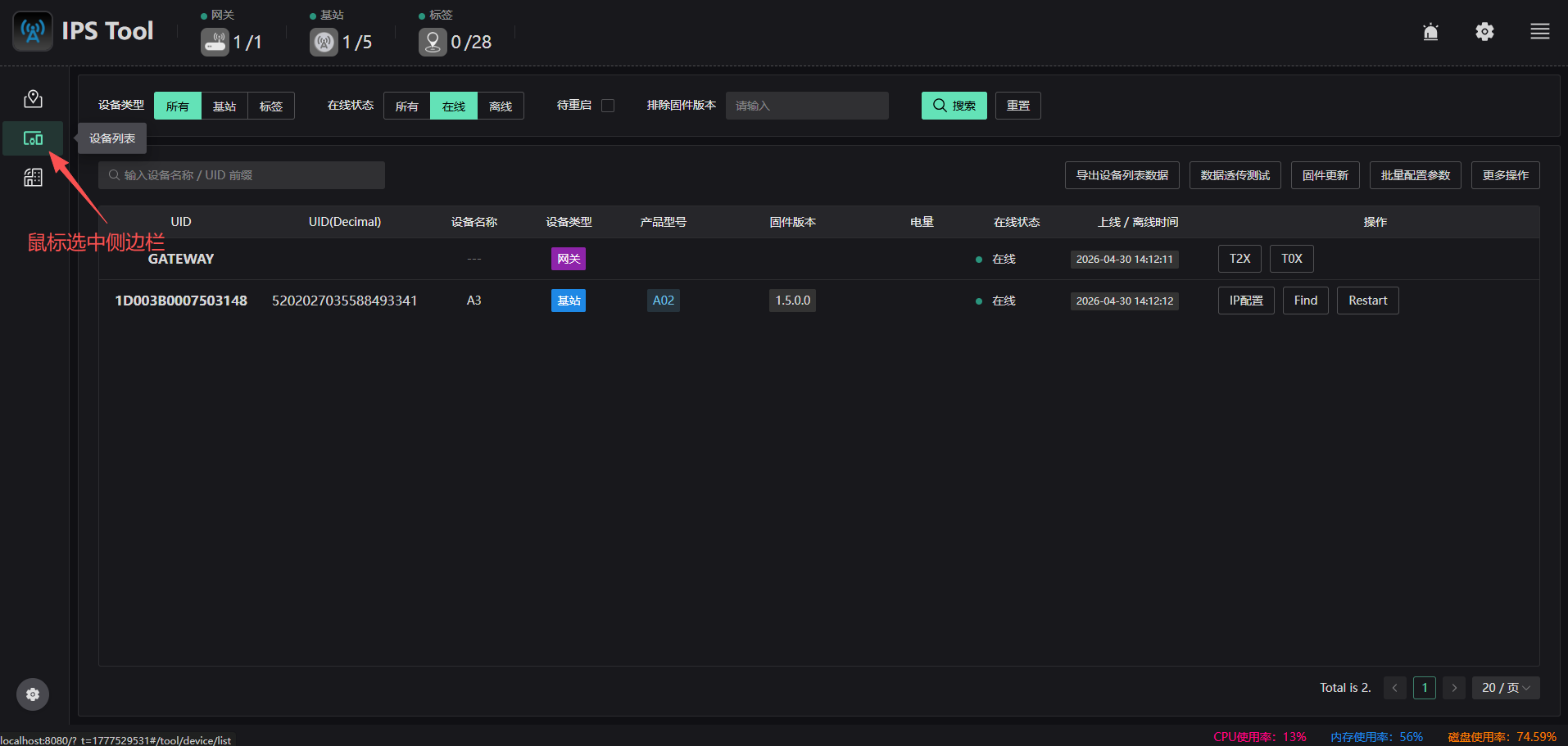

    static_4

  3. 观察基站闪灯情况，确认基站是否均为一下绿灯，确认正常闪灯的基站数量是否与Top bar相同


  4. 注意：未对基站进行配置前，标签不会上线

    👉 若基站未上线请：跳转到软件安装故障排查

6. 基站静态IP设置​

1.进入设备列表​

static_4

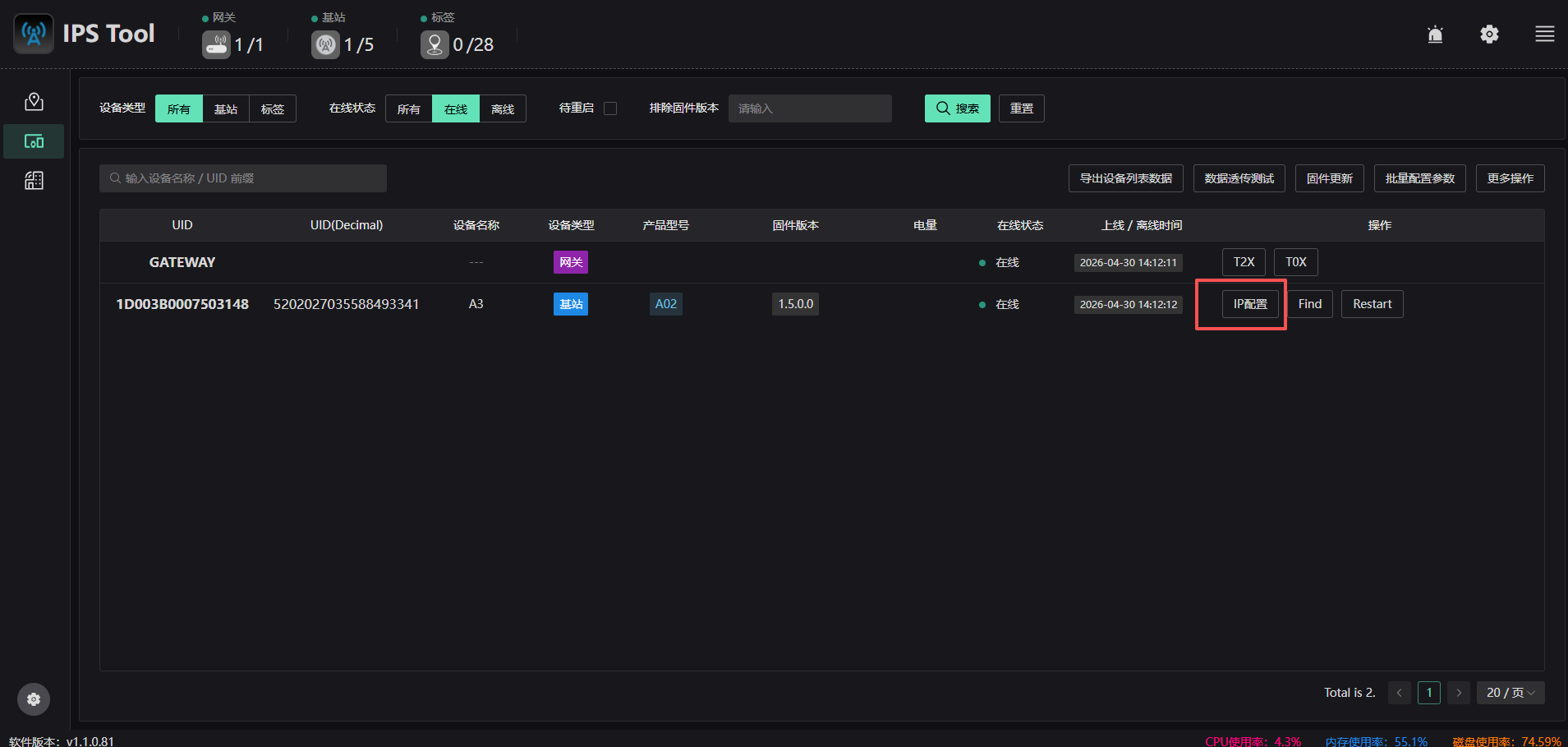

2.选择基站并点击IP配置​

static_3

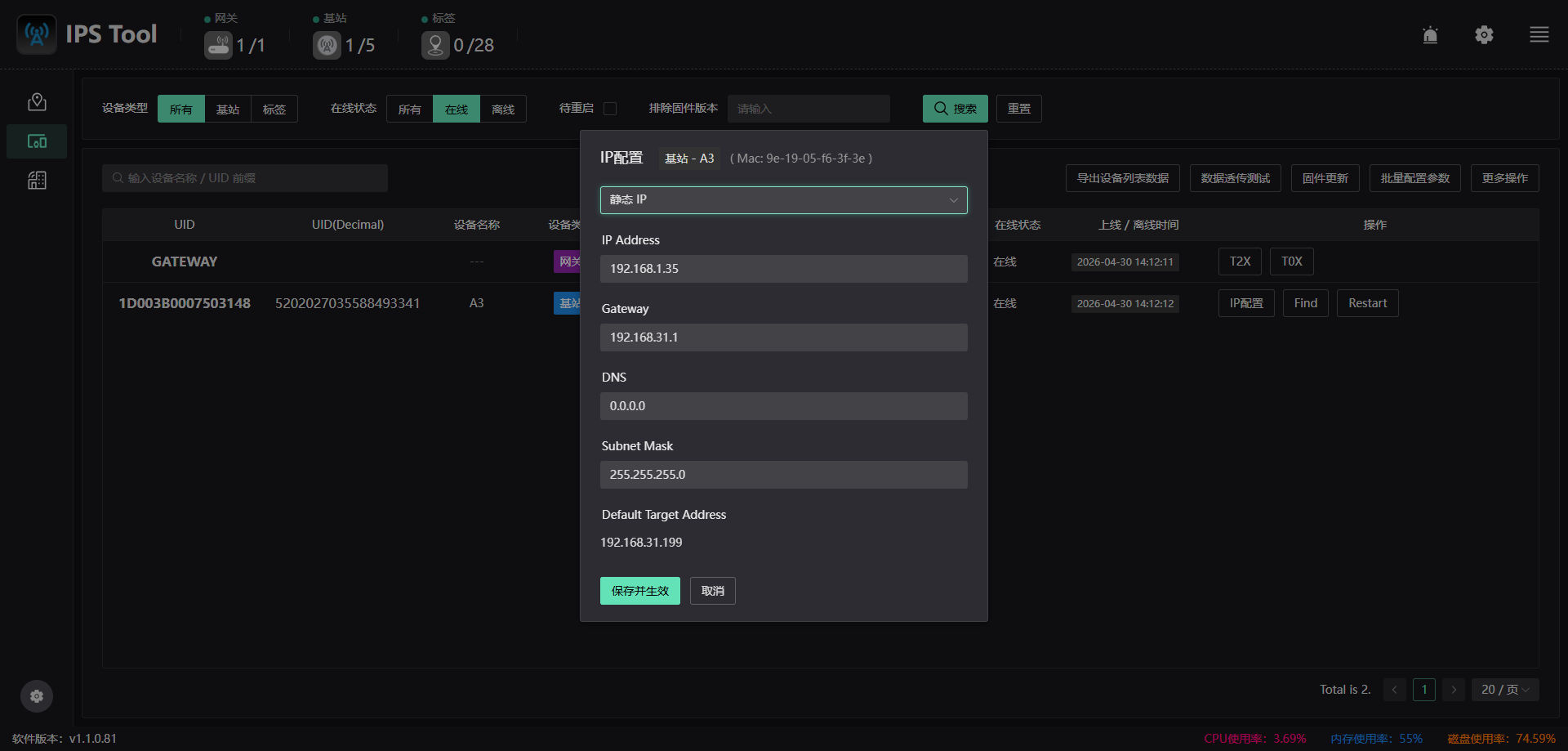

3.选择静态IP，并输入IP地址和相关参数点击保存并生效​

static_1

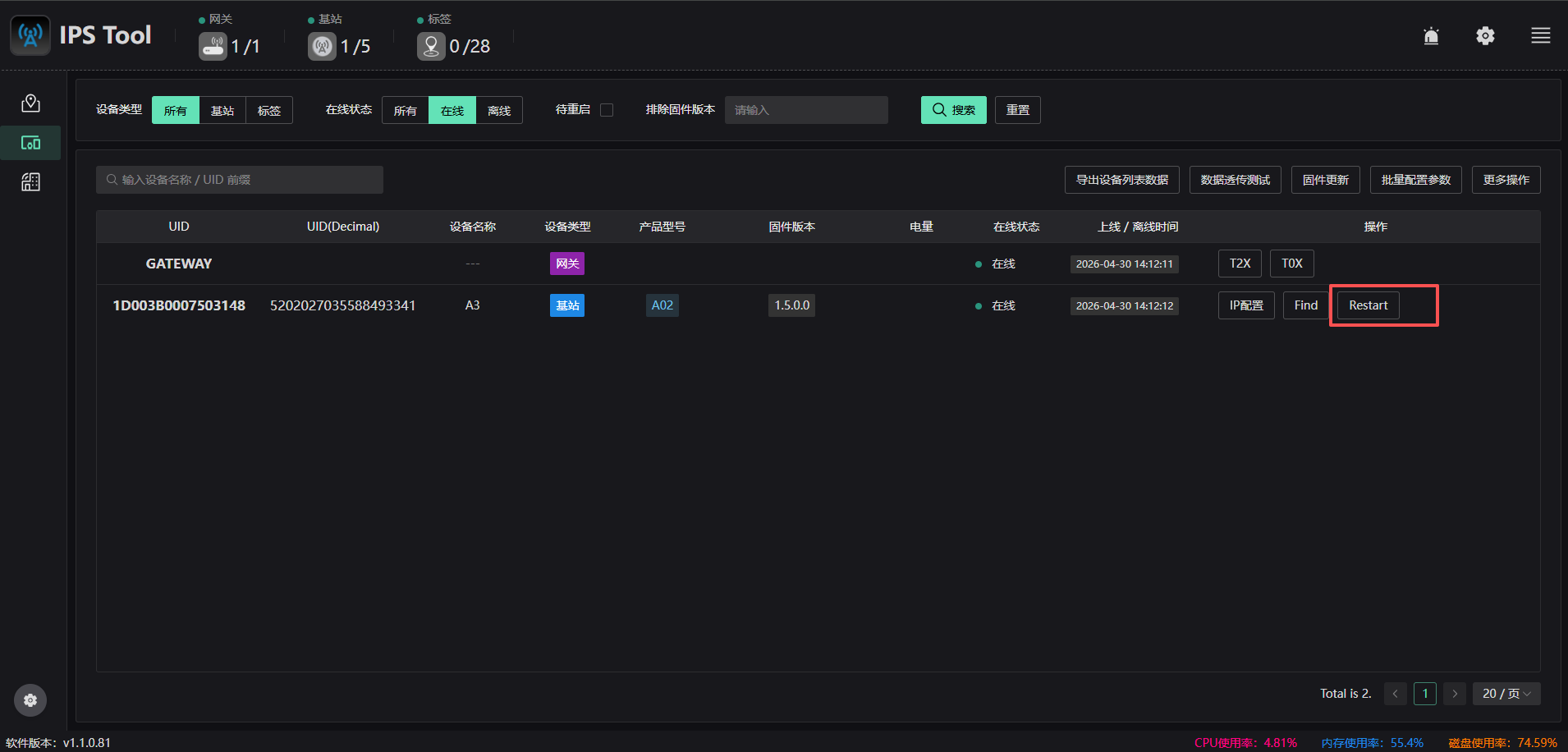

4.设备列表点击基站restart​

static_2
